Introducción
El Código Eléctrico Nacional de 2017 (NEC®) ha sido revisado y ahora impondrá nuevos requisitos a los cables ejecutando el nivel de potencia más alto del Power over Ethernet (PoE) estándares de próxima generación. La mayoría de las instalaciones de PoE no se verán afectadas por la nueva normativa debido a sus menores niveles de potencia. Sin embargo, para aquellos que sí, el NEC 2017 reconoce una nueva lista de UL para cables denominados de Potencia Limitada o LP. Según el NEC 2017, la LP es no es necesario para ejecutar el PoE, pero los cables con esta clasificación pueden simplificar la instalación e inspección de cables ejecutando PoE de próxima generación. El NEC 2017 se centra en los tamaños generales de agrupación de cables que ejecutan el nivel de potencia PoE más alto y se aplica solo a cables instalados de forma permanente. El objetivo de este documento es proporcionar información sobre el nuevo código 2017 y lo que significa la nueva lista de cables UL LP.
Power over Ethernet de próxima generación
La próxima generación de Power over Ethernet (llamada PoE ++ o 4PPoE) presenta PoE Tipo 3 y Tipo 4. El nuevo estándar, IEEE 802.3bt permite que se proporcione energía en los 4 pares con hasta 60 W en el Tipo 3 y 99 W en la fuente del Tipo 4. El código NEC 2017 y la designación LP se aplican solo para sistemas con niveles de potencia superiores 60W o PoE ++ Tipo 4. Por lo tanto, el NEC 2017 solo debería imponer nuevos requisitos para una pequeña fracción de instalaciones, ya que la mayoría de las aplicaciones PoE son de tipo 3 o inferiores.
¿Qué es LP?
LP es un acrónimo de una nueva certificación UL: Limited Power. Esta nueva certificación se aplica a las comunicaciones cables instalados permanentemente en los Estados Unidos, que se utilizan en aplicaciones Power over Ethernet (PoE). Por UL, la designación de cable LP indica que el cable ha sido evaluado para transportar la corriente marcada bajo escenarios de instalación sin exceder la clasificación de temperatura del cable. Los latiguillos no están sujetos a Código NEC 2017.
Los cables con la designación LP no están restringidos en tamaño de paquete para transportar corrientes hasta la UL – valoración actual certificada. Para ser claros, no se requiere la certificación LP para ejecutar PoE. Según el código NEC 2017, el cable sin la designación LP solo está limitado en tamaño de paquete en aplicaciones PoE Tipo 4. Los tamaños máximos de paquete para cables que no son LP se proporciona mediante una tabla de ampacidad en el código. Por lo tanto, aunque no se requiere LP para PoE, puede simplificar el proceso de instalación e inspección.

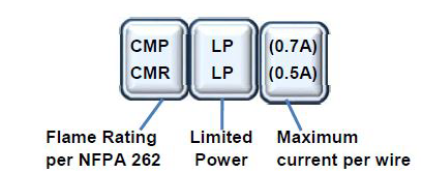

Habrá nuevas marcas en la cadena de impresión de cables certificados LP. A continuación, se muestran dos ejemplos y lo que parte del marcado significa:

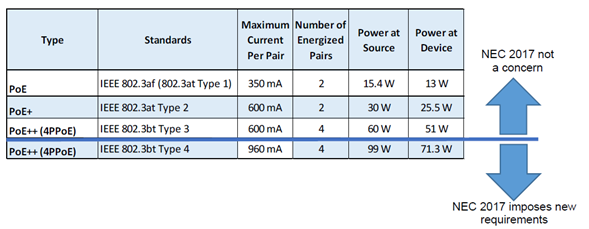

PoE transmite potencia por par, lo que significa que la mitad de la corriente se transmite por cada cable del par trenzado. Por lo tanto, la corriente de 960 mA para PoE tipo 4 se refiere a la transmisión de 960 mA a través de ambos cables del par. Sin embargo, la designación LP solo muestra la corriente máxima por cable. Lo que eso significa es que se debe duplicar la clasificación del cable LP para determinar la corriente máxima por par. La corriente máxima por par es entonces directamente relacionada con la potencia máxima que se puede suministrar a los dispositivos finales. Vea la tabla a continuación:
Tener una designación más alta indica que el cable tiene un rendimiento PoE superior y podrá manejar la carga de calor mejor que un cable LP de menor clasificación. Sin embargo, no existen estándares de PoE más allá de los 100W. Por lo tanto, una clasificación LP de 0.5A es adecuada para todas las aplicaciones actuales, incluida la IEEE 802.3bt Tipo 4 pendiente. y lo será en el futuro previsible.
Si utiliza PoE Tipo 4, los cables sin certificación LP están sujetos a inspección para garantizar el tamaño del paquete y no se exceden las limitaciones de corriente según la tabla de ampacidad a continuación.

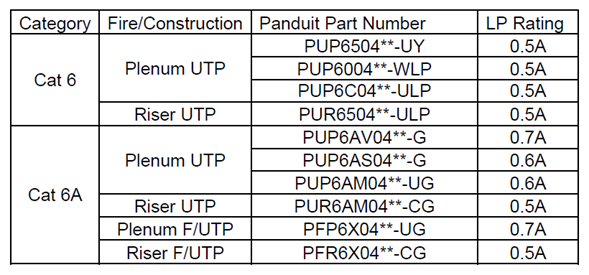

Los cables Panduit han recibido una lista LP a los niveles que se enumeran a continuación. Todos estos cables han obtenido una clasificación igual o superior a las requeridas por los estándares PoE actuales y futuros.

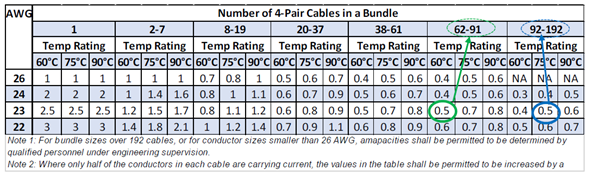

Tabla de ampacidad para PoE tipo 4 con cables que no son LP
Para usar la tabla de ampacidad, uno debe entender:
- Calibre del cable (probablemente 23AWG para cables estándar Cat 6 y 6A)
- Clasificación de temperatura del cable
- Ampacidad del circuito PoE. Una clasificación de 0,5 A es suficiente para admitir todas las aplicaciones PoE actuales
- NO se requiere una clasificación LP para ejecutar PoE ++, sin embargo, los cables sin la clasificación LP requerirán inspección (Solo tipo 4) para garantizar que los tamaños de los paquetes cumplan con las pautas de la tabla de ampacidad
Para los siguientes ejemplos, supongamos que un conmutador está alimentando un dispositivo final que requiere el nivel más alto de PoE. Como hemos mostrado anteriormente, esto corresponde a una ampacidad de 0.5A. Un cable estándar de 23AWG clasificado a 60oC, el tamaño máximo del paquete se resalta con el círculo verde como 91 cables. Para un cable de 23 AWG clasificado en 75oC, el tamaño máximo del paquete se resalta con un círculo azul como 192 cables. El instalador y el inspector necesitarían verificar el calibre del cable, la clasificación de temperatura del cable y los tamaños de los paquetes para garantizar se está cumpliendo la tabla de ampacidad. Con cables LP, todo lo que necesitará verificarse es que el cable tenga un LP 0.5ª listado. Para ser claros, la certificación LP no es obligatoria, pero agilizará el proceso de instalación e inspección eliminando la necesidad de utilizar la tabla siguiente.
¿Por qué es importante la clasificación LP?

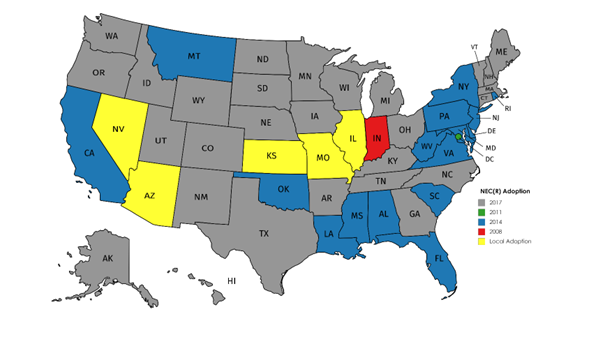

La clasificación LP proporciona a los instaladores, diseñadores e ingenieros la capacidad de garantizar que su instalación cumpla con el código NEC 2017 sin una inspección de la tabla de ampacidad. Es importante tener en cuenta que, aunque se ha aprobado la última revisión del NEC, depende del estado o local. gobiernos para adoptarla y hacerla cumplir. Por lo tanto, el momento en que se aplicará el código de 2017 varía dependiendo en gran medida de la ubicación. El siguiente mapa muestra las diferentes versiones de NEC actualmente en uso en cada estado, a la fecha de publicación de este documento.
Tenga en cuenta que varios estados, como Illinois, no han adoptado el código en todo el estado; en cambio, la adopción está en el nivel local. En el momento de la publicación de este documento, no está claro cómo se llevará a cabo la inspección. La especulación más común es que la inspección será por tipo de aplicación.
¿Qué productos se ven afectados?
Las nuevas regulaciones solo se aplican al cable de comunicaciones horizontal permanente que alimentará los dispositivos finales en niveles superiores a 60W. Los cables de conexión no se verán afectados.
Resumen
- El código NEC 2017 se aplica a los cables instalados de forma permanente que ejecutan PoE ++ Tipo 4; PoE tipo 1, 2, y 3 no se ven afectados por el código NEC
- Los latiguillos no se ven afectados
- El código creó una nueva lista de Energía limitada (LP)
- NO se requiere una clasificación LP para ejecutar PoE ++; sin embargo, los cables sin la lista LP deberán inspeccionarse para garantizar que los tamaños de los paquetes cumplan con las pautas de la tabla de ampacidad.
- Se requiere una clasificación LP de 0.5 A o más para instalaciones PoE ++ Tipo 4 sin inspección
Más información sobre PoE
Para obtener más información sobre PoE, consulte el Resumen de tecnología de Panduit titulado Power over Ethernet with Cableado de cobre Panduit en Panduit.com.
